ITB-100T-L 型
ITB-100T-L智能免维护吸湿器
智能免维护吸湿器
关键词：
所属分类：
重量：
9.5 公斤
交货期：
下载说明书：
ITB型智能免维护吸湿器由硅胶仓、加热装置、过滤装置以及智能控制器几部分组成。潮湿空气通过ITB免维护吸湿器下部的金属滤网进入设备内部，金属滤网可以对空气中的尘土、沙子和其他微粒进行过滤。经过滤的空气流经吸湿器中的硅胶小室进行脱水，除湿后的空气通过油枕内的管路进入变压器。
ITB智能免维护吸湿器中内置有温湿度传感器，用来测量进入变压器内部的空气湿度。当测得湿度超过设定值时且变压器处于呼气状态时，安装在干燥室内的加热元件将自动对硅胶颗粒进行烘干。硅胶烘干过程中所产生的水蒸汽，通过在免维护吸湿器的玻璃外壁上冷凝，冷凝水通过金属滤网排出，同时可以起到清洗金属滤网的作用。
ITB智能免维护吸湿器可以以通讯规约方式将设备工作状态、变压器呼吸管路的温湿度数据上送至后台监控系统，进行实时监测、以及数据存储、分析、挖掘等功能。
ITB智能免维护吸湿器，可免除硅胶更换和清洗油杯的工作，较少人工成本，并避免呼吸通道堵塞带来的安全隐患。同时ITB智能免维护吸湿器还可以将设备的工作状态，呼吸通道的温湿度数据等上送到计算机监测系统，对集中控制、无人值班的变电站运行模式尤为适合。可有效地提高设备的智能化水平，有利于变压器的安全运行。
- 配套ITB-Tool监测软件，实时监控，方便快捷。该软件可以实时显示ITB监测到的温度和湿度的数值，同时可以控制硅胶加热器和滤网加热器的执行
- 核心部件均采用进口工业级元件
- 所有部件均防腐蚀、防高低温，金属件均为不锈钢或阳极氧化铝合金材料
- IP65防护级别（非液晶版本）
完全防止外物侵入，且可完全防止灰尘进入，承受任何角度低压喷射水流
- 具有IEC61850、Modbus通讯规约，实现和监控后台的通讯，实现对设备运行状况的实时监测
- 大量采用铝合金等轻质材料，在保证机械强度同时，减轻产品体积和重量，便于现场安装
1）材质
- 装置主体：阳极氧化铝
- 法 兰：阳极氧化铝
- 螺纹接头：不锈钢
- 玻璃外壳：钢化安全玻璃
2）使用环境
- 使用地点：室内和户外
- 环境温度：-40℃至+80℃
-60℃至+80℃（极地版）
- 防护等级：IP65（非液晶版本）

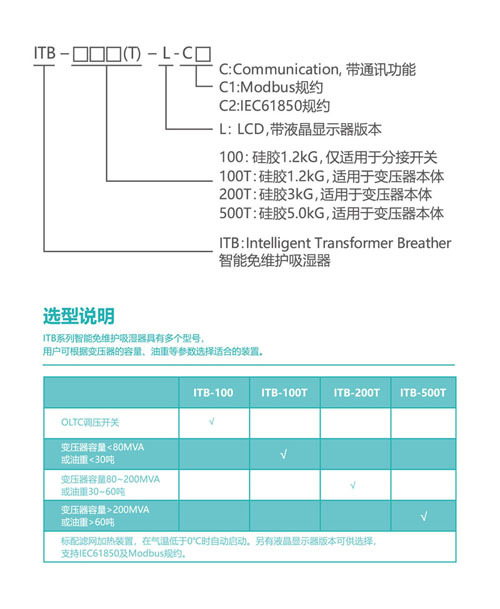

3）硅胶重量
- ITB-100：约1.6千克
- ITB-100T：约1.6千克
- ITB-200T：约2.8千克
- ITB-500T：约5.6千克
4）装置重量
- ITB-100：约9.5千克
- ITB-100T：约9.5千克
- ITB-200T：约13千克
- ITB-500T：约25千克
5）电气接线
- 电缆接头：3 x M20x1.5
- 接线端子：4mm2, AWG24-10 (软线、硬线皆可)
6）电气性能
- 额定电压：85~264V AC，120~370V DC
- 额定绝缘电压：2.0kV 50/60赫兹，1分钟
- 电源电压和继电器触点对地：500 V 50/60 赫兹，1分钟
7）通讯接口
- 1个RS485，1个以太网口
- 通讯规约：Modbus规约（标配）或IEC61850规约（选配）
1）完全免维护
- 无需更换硅胶
- 无需清洗集油盒
2）智能判断变压器呼吸状态
ITB免维护吸湿器，具有“变压器呼吸状态智能判断”功能。利用此功能可保证只有当变压器出于呼气状态时，才可启动加热。这项功能可有效避免加热过程中的水汽进入变压器内部
3）承受各类恶劣环境，长寿命
- 核心部件均采用进口工业级元件
- 带有金属滤网加热装置，即使在高寒地区也可使用
- 所有部件均防腐蚀、防高低温，金属件均为不锈钢或阳极氧化铝合金材料
- 寿命长达30年
- IP65防护级别（非液晶版本）
4）数据记录功能
可以记录吸湿器的运行状态及各类参数，如管路空气温度、湿度、吸湿器的加热启动状态等
5）多种接口和规约
- 可以提供RS485接口，以太网接口
- 可配置IEC61850规约，也可根据用户需求定制规约
6）扩展功能
本装置留有扩展的输入输出模块，可以接入外部传感器实现其他扩展功能
7）远方监控
可提供ITB智能免维护吸湿器监控软件，在控制室实现对吸湿器的监控
