ITB-100 型智能免维护吸湿器

智能免维护吸湿器

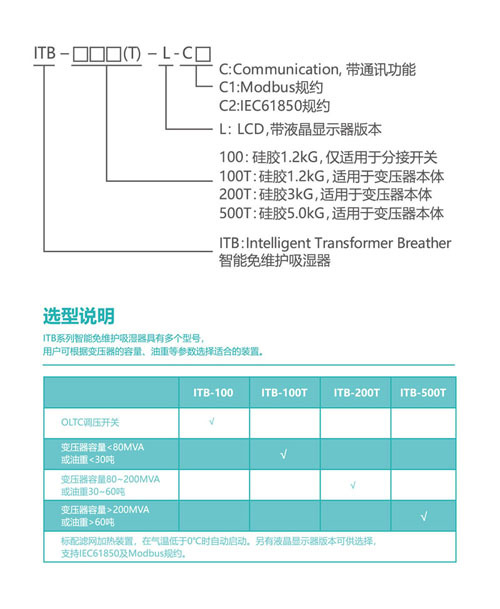

型  号
ITB-100 型
适用范围
适用于35KV、110KV、220KV、500KV各电压等级变压器的分接开关
没有此类产品
产品描述

ITB型智能免维护吸湿器由硅胶仓、加热装置、过滤装置以及智能控制器几部分组成。潮湿空气通过ITB免维护吸湿器下部的金属滤网进入设备内部,金属滤网可以对空气中的尘土、沙子和其他微粒进行过滤。经过滤的空气流经吸湿器中的硅胶小室进行脱水,除湿后的空气通过油枕内的管路进入变压器。

ITB智能免维护吸湿器中内置有温湿度传感器,用来测量进入变压器内部的空气湿度。当测得湿度超过设定值时且变压器处于呼气状态时,安装在干燥室内的加热元件将自动对硅胶颗粒进行烘干。硅胶烘干过程中所产生的水蒸汽,通过在免维护吸湿器的玻璃外壁上冷凝,冷凝水通过金属滤网排出,同时可以起到清洗金属滤网的作用。

ITB智能免维护吸湿器可以以通讯规约方式将设备工作状态、变压器呼吸管路的温湿度数据上送至后台监控系统,进行实时监测、以及数据存储、分析、挖掘等功能。

ITB智能免维护吸湿器,可免除硅胶更换和清洗油杯的工作,较少人工成本,并避免呼吸通道堵塞带来的安全隐患。同时ITB智能免维护吸湿器还可以将设备的工作状态,呼吸通道的温湿度数据等上送到计算机监测系统,对集中控制、无人值班的变电站运行模式尤为适合。可有效地提高设备的智能化水平,有利于变压器的安全运行。

- 配套ITB-Tool监测软件,实时监控,方便快捷。该软件可以实时显示ITB监测到的温度和湿度的数值,同时可以控制硅胶加热器和滤网加热器的执行

- 核心部件均采用进口工业级元件

- 所有部件均防腐蚀、防高低温,金属件均为不锈钢或阳极氧化铝合金材料

- IP65防护级别(非液晶版本)

  完全防止外物侵入,且可完全防止灰尘进入,承受任何角度低压喷射水流

- 具有IEC61850、Modbus通讯规约,实现和监控后台的通讯,实现对设备运行状况的实时监测

- 大量采用铝合金等轻质材料,在保证机械强度同时,减轻产品体积和重量,便于现场安装





1)材料

- 基本材料:所有外部零件均耐候、变压器油、盐水,防紫外线辐射

- 法兰连接:标配的法兰满足绝大多数现场需要,也可根据现场要求定制法兰

2)使用环境

- 使用地点:室内和户外

- 环境温度:-40℃至+80℃(可用于寒冷地区)

- 防护等级:IP65(非液晶版本)

3)重量

ITB-100:约10千克

ITB-100T:约10千克

ITB-200T:约15千克

ITB-500T:约30千克

4)接线盒

- 电缆接头:3 x M20x1.5

- 接线端子:4mm2, AWG24-10 (软线、硬线皆可)

- 状态指示:6个发光二极管

5)电源

- 额定电压:80~360 AC/DC

- 待机电流:最大为100毫安

- 加热电流(IH):在220V供电系统下,加热过程中的消耗电流。

                       若采用110V系统,则加热电流相应增大一倍。

                       ITB-100型为0.6A, ITB-100T型为0.6A

                       ITB-200T型为1.2A,ITB-500T型为2.4A

- 额定绝缘电压:2.0千伏 50/60赫兹,1分钟

- 电源电压和继电器触点对地:500 伏 50/60 赫兹,1分钟

6)通讯接口

     - 1个RS485,1个以太网口

     - 可定制Modbus规约或IEC61850规约

7)其他

     可结合ITB Tool软件,对吸湿器进行设置,或者读取吸湿器中的数据

1)完全免维护

     - 无需更换硅胶

     - 无需清洗集油盒

2)智能判断变压器呼吸状态

     ITB免维护吸湿器,具有“变压器呼吸状态智能判断”功能。利用此功能可保证只有当变压器出于呼气状态时,才可启动加热。这项功能可有效避免加热过程中的水汽进入变压器内部

3)承受各类恶劣环境,长寿命

- 核心部件均采用进口工业级元件

- 带有金属滤网加热装置,即使在高寒地区也可使用

- 所有部件均防腐蚀、防高低温,金属件均为不锈钢或阳极氧化铝合金材料

- 寿命长达30年

- IP65防护级别(非液晶版本)

4)数据记录功能

     可以记录吸湿器的运行状态及各类参数,如管路空气温度、湿度、吸湿器的加热启动状态等

5)多种接口和规约

- 可以提供RS485接口,以太网接口

- 可配置IEC61850规约,也可根据用户需求定制规约

6)扩展功能

    本装置留有扩展的输入输出模块,可以接入外部传感器实现其他扩展功能

7)远方监控

     可提供ITB智能免维护吸湿器监控软件,在控制室实现对吸湿器的监控

8)自带ITB-Tool监测软件

     提供ITB-Tool智能免维护吸湿器监测软件,可以方便的对智能吸湿器的参数进行配置,监测ITB智能免维护吸湿器的数据
